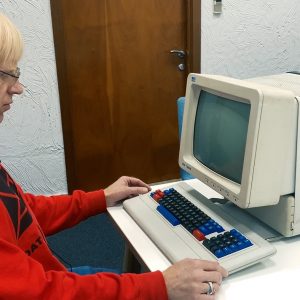

Видеотерминалы СМ-7238 и СМ-7209.05 являются экранными дисплеями общего назначения.

https://habr.com/ru/companies/dataart/articles/472620/ [mhtml]

http://www.leningrad.su/museum/show_calc.php?n=281
Сергей Фролов любезно поделился документацией cm7209.rar

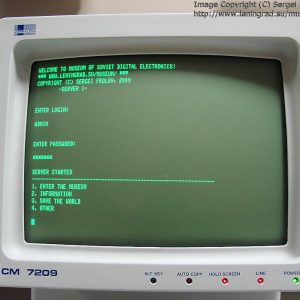

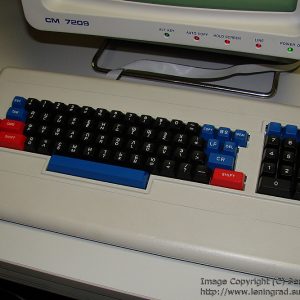

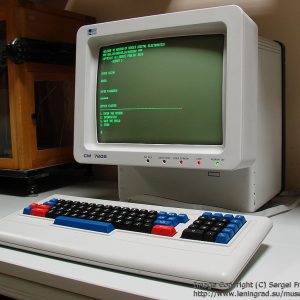

Видеотерминал СМ-7209.05 (производство Польши) программно совместим с устройствами VT52 и VT100.

Технические данные терминалов следующие:

• количество строк на экране 24
• число символов в строке 80 или 132
• матрица символа для СМ-7238 7X 8 точек и для СМ-7209.05 7X9 точек
• интерфейс связи с контроллером — стык С2 или ИРПС
• скорость передачи по линиям связи до 19 200 бит/с
• интерфейс связи с печатающим устройством для СМ-7238 стык С2 и для СМ-7209.05 стык С2 или ИРПР / CENTRONICS
• скорость передачи для печатающего устройства до 9600 бит/с
• потребляемая мощность 70 В-А
• габаритные размеры — для СМ-7238 терминала 415x300x400 мм и клавиатуры 505x55x240 мм, для СМ-7209.05 терминала 408x365x375 мм и клавиатуры 490x226x45 мм. Масса СМ-7238 19,5 кг, СМ-7209.05 18 кг.

Рекомендуемый тип кабеля для подключения удаленных терминалов ТПП, ТПВ (ГОСТ 22498-77), на коротких участках (до 50 м) — ТРП, ТРВ (ГОСТ 20575-75). Тип модемов, подключаемых к стыку С2 — асинхронный без обратного канала ЕС-8002, ЕС-8006, 1200КН-00. Тип оконечных видеотерминалов — СМ-7238, ВТА-2000-15М, СМ7209, СМ-7209.05 (Польша), VDT-52129, VDT-52130 (Венгрия). Конструктивно мультиплексор выполнен в виде блока элементов на плате типа Е2 и подключенной к нему через разъем панелью распределительной.

Видеотерминалы СМ-7238 и СМ-7209.05, используемые в СМ-1702, являются экранными дисплеями общего назначения. В отличие от аналогичных устройств, применявшихся ранее, в данных терминалах имеется память для задания параметров дисплея (формата экрана, скорости передачи, вида интерфейса и др.), цифровое управление яркостью изображения, плавное и скачкообразное перемещение текста на экране. В СМ-7238, кроме того, имеется графический режим 512X520 точек и возможность подключения цветного монитора.
