«Поиск» — 16-разрядный персональный компьютер, клон PC XT. Окончание разработки датируется 1988 годом. Выпускался НПО «Электронмаш», г. Киев, с 1991 года, первая партия из 10 компьютеров была продана в Киеве в магазине «Электрон» в июне 1991 года. Производство блоков расширения было организовано на многих предприятиях СССР и позже — России и Украины.

Дополнительная информация

Параметры

  • Процессор: КМ1810ВМ88 (аналог i8088) на тактовой частоте 5,0 МГц (в отличие от 4,77 МГц PC XT)
  • Память: ОЗУ 128 КБ (модели 1.0, 1.01, 1.02, 1.03 и 1.05) или 512 КБ (модели 1.04 и 1.06), из которых 32 КБ отводилась под видеоадаптер и, соответственно, 96 или 480 Кб (расширяемая до 640 Кб, со сторонними драйверами — до 736 КБ) — под программы, ПЗУ 8/16 КБ
  • Видео: встроенный видеоадаптер, в графических режимах совместимый с CGA (320 × 200 точек, 4 цвета; 640 × 200 точек, 2 цвета; текстовые режимы — эмулировались, альтернативная кодировка (866); имеется выход на бытовой телевизор
  • Возможности расширения: 4 слота расширения (аналог 8-битной XT BUS с небольшими отличиями) для подключения дополнительных устройств
  • Внешние запоминающие устройства: бытовой кассетный магнитофон; дисковод (до 2 шт. на адаптер, от 360 КБ до 1,44 МБ, через блок расширения); винчестер (MFM/IDE, через блок расширения)

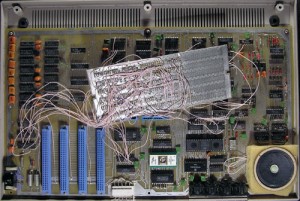

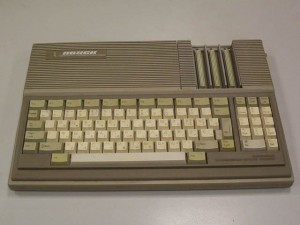

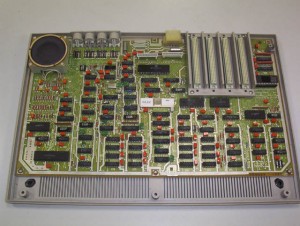

Конструктивно — моноблок с материнской платой и клавиатурой, блок питания внешний. Базовая конфигурация сделана максимально дешёвой. Функции видеоконтроллера и даже контроллера клавиатуры возложены на ЦП, в результате чего производительность была ниже, чем у XT, что не могла полностью скомпенсировать увеличенная частота процессора. Дополнительные возможности достигались за счёт подключения блоков расширения, вставляемых в слоты (в верхней части корпуса, справа).

Блоки расширения:

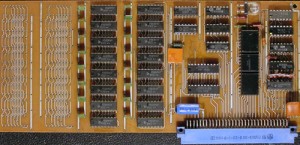

  • Блок дополнительной памяти (256/512 КБ)
  • Блок дополнительной памяти (512 KБ), совмещённый с контроллером принтера, совместимым с XT
  • Адаптер портов ввода-вывода — один последовательный порт ИРПС, один параллельный порт ИРПР-М (не совместимы по адресам с ХТ)

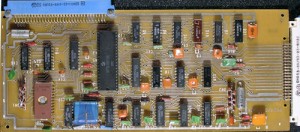

  • Контроллер НГМД на базе БИС КР1818ВГ93 — поддерживает до двух НГМД 360/720 КБ

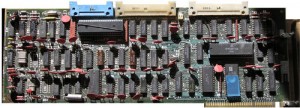

  • Контроллер НЖМД с интерфейсом MFM на базе БИС КР1809ВГ7 (аналог WD1010)

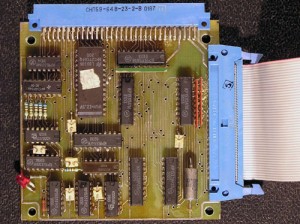

  • Контроллер НЖМД с интерфейсом IDE
  • Адаптер мыши + мышь (3 кнопки)
  • Адаптер джойстика + джойстик
  • Программный модем — 2400 бод, совместим с Lexand TS2400

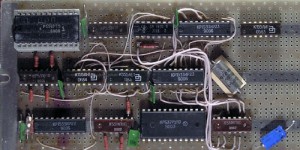

  • Внешние видеокарты CGA/VGA
  • Программатор ПЗУ
  • Звуковая карта
  • Картриджи с программами в ПЗУ

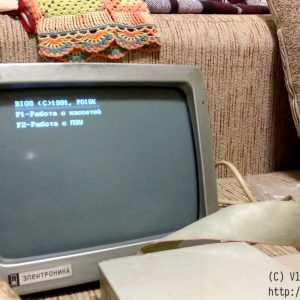

ПЗУ содержал базовую систему ввода/вывода (BIOS), 16-килобайтное ПЗУ также включало программу загрузки по сети. При запуске выводилась стандартная надпись:

BIOS (C)1991, POISK
====================

F1-Работа с кассетой

F2-Работа с ПЗУ

_

Программное обеспечение

Без дисковода:

  • Кассетный BASIC
  • Игры (до 64 КБ на кассетах)
  • Картриджи с программами

С дисководом:

  • MSDOS всех версий (в комплекте обычно поставлялась MSDOS 3.30)
  • Программы для MSDOS, использующие видеорежимы CGA
  • МДОС (Малая Дисковая Операционная Система) — аналог MS-DOS v3.30, первоначально разрабатывалась для ЭВМ СМ-1810 и СМ-1820.

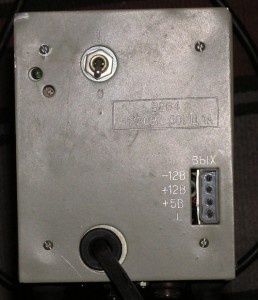

Схема блока питания В266 для ПК «ПОИСК-2″

  • Номинальное выходное напряжение, В +5 +12 -12
  • Ток нагрузки, А (при длительной работе) 5,5 2,5 0,3
  • Размах пульсации Uвых, мВ не более 100 240 240
  • Защита от КЗ + + +

Структурная схема

Структурная схема

Принципиальная схема

При срабатывании защиты на выходе любого из каналов, исчезают все выходные напряжения БП и гаснет светодиод нормального функционирования на лицевой панели БП.

При аварийном отключении БП, время повторного пуска не менее 30 сек.

Другие фотографии компьютера

Поиск-1

Поиск-2

Поиск-3
